OM3 MPOパッチケーブル24コア





OM3 MPOパッチケーブル24コアは、光ファイバー接続のための高性能ソリューションを提供します。



MTP/MPOコネクタとOM3/OM4ファイバーケーブルにより、OM3 MPOパッチケーブル24コアは、高速データ環境で効率的かつ信頼性の高い伝送を保証します。



MTP/MPOコネクタは迅速かつ簡単な接続を提供し、OM3 MPOパッチケーブル24コアは、マルチモード伝送に最適なパフォーマンスを提供します。







物理的特性	パラメーター
繊維数	8/12/16/24/32/48繊維/カスタム
ファイバーモード	SM（OS2）/MM（OM3/OM4/OM5）
コネクタタイプ	US Conec MTP女性/男性; MPOの女性/男性
極性	タイプA/B/C
ケーブルジャケット	PVC/LSZH/OFNP
ジャケットの色	イエロー/アクア/マゼンタ/ライムグリーン/カスタム
ケーブル直径（mm）	3
最小曲げ半径	7.5
繊維とブートの長さ	カスタマイズ可能
光学特性	パラメーター
挿入損失（DB）	標準損失	低損失	超低損失
	0.7以下	SMは0.35以下、mmは0.5以下	0.25以下
リターンロス（db）	SM 60以上、mmは20以上
波長（nm）	SM 1310/1550、MM 850/1300
引張強度（n）	長期		短期
	70N		220N
動作温度（度）	-40 ~ +85
保管温度（度）	-20 ~ +70

































Opticoは、エンジニアの強力なチーム、生産指導の図面、ロゴ、色、コネクタ、コアの数、およびその他の特別な要件をカスタマイズできます。



特別な要件をカスタマイズするには、お問い合わせください。

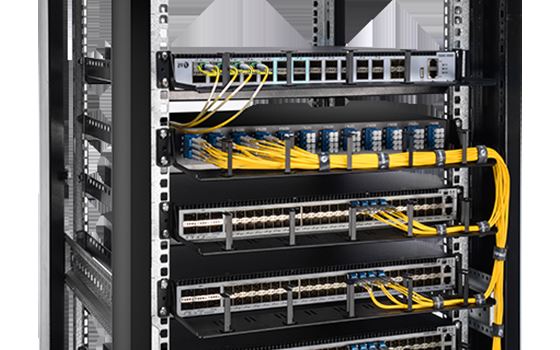

100gのトランクケーブル溶液



1。コアケーブルソリューション：

a。コア接続機器：100GB/sの速度で高性能スイッチと100G QSFP28光トランシーバーモジュールを展開します。



短距離の場合：使用します100g-SR4-S 100M光学トランシーバーモジュール.
長距離の場合：使用します100gファイバー光学SFPトランシーバー2km, 100G LR4 QSFP 10km光学トランシーバーモジュール、 または100g QSFP28モジュールトランシーバー40km。





b。ファイバー接続方法：使用MTPパッチコードマルチモード12コアまたはLC UPC OM5マルチモードデュプレックスファイバーパッチコード機器の接続用。



c。ファイバーケーブル管理：
埋め込むMTP水平光ファイバーアダプターパネルそしてアンロードされたスライドドロワーを備えた高密度1Uラックマウントエンクロージャー整理されたケーブルストレージ用。



または使用しますMTP-24カセット、24 LCクワッド付き1Uファイバーパッチパネル、 そして高密度1Uラックマウントエンクロージャー整理されたケーブルストレージ用。



2。アクセス接続へのコア：を使用して接続します24F MPO-MPOメストランクケーブルOM3コアとアクセスの間。



3.アクセスケーブルソリューション：コアケーブル溶液をミラーリングします。















7〜15日



購入ガイド

コネクタタイプ	表面タイプの終了	ファイバータイプ	繊維数	極性
MPO男性	UPC	G652D	8	A
MPOメス	APC	G657A1	12	B
MTP男性		G657A2	24	C
MTP女性		G657B3	...
カスタム			カスタム



女性を女性や男性に連れて行かないでください。上記のように、男性と女性に接続する必要があります。女性と女性と女性の接続を使用すると、2つのコネクタのファイバーコアは、ガイドピンが欠落しているため、まったく同じ高さになりません。それはパフォーマンスの損失につながります。男性と男性と男性のつながりはさらに悲惨な結果をもたらします。そこにガイドピンがガイドピンに当たったので、接触は確立されません。これにより、コネクタにも損傷を与える可能性があります。MPOコネクタを解体しないでください。ピンはMPOコネクタから取り外すのが難しく、繊維はその過程で壊れる可能性があります。さらに、コネクタハウジングを開くと、保証が無効になります。
