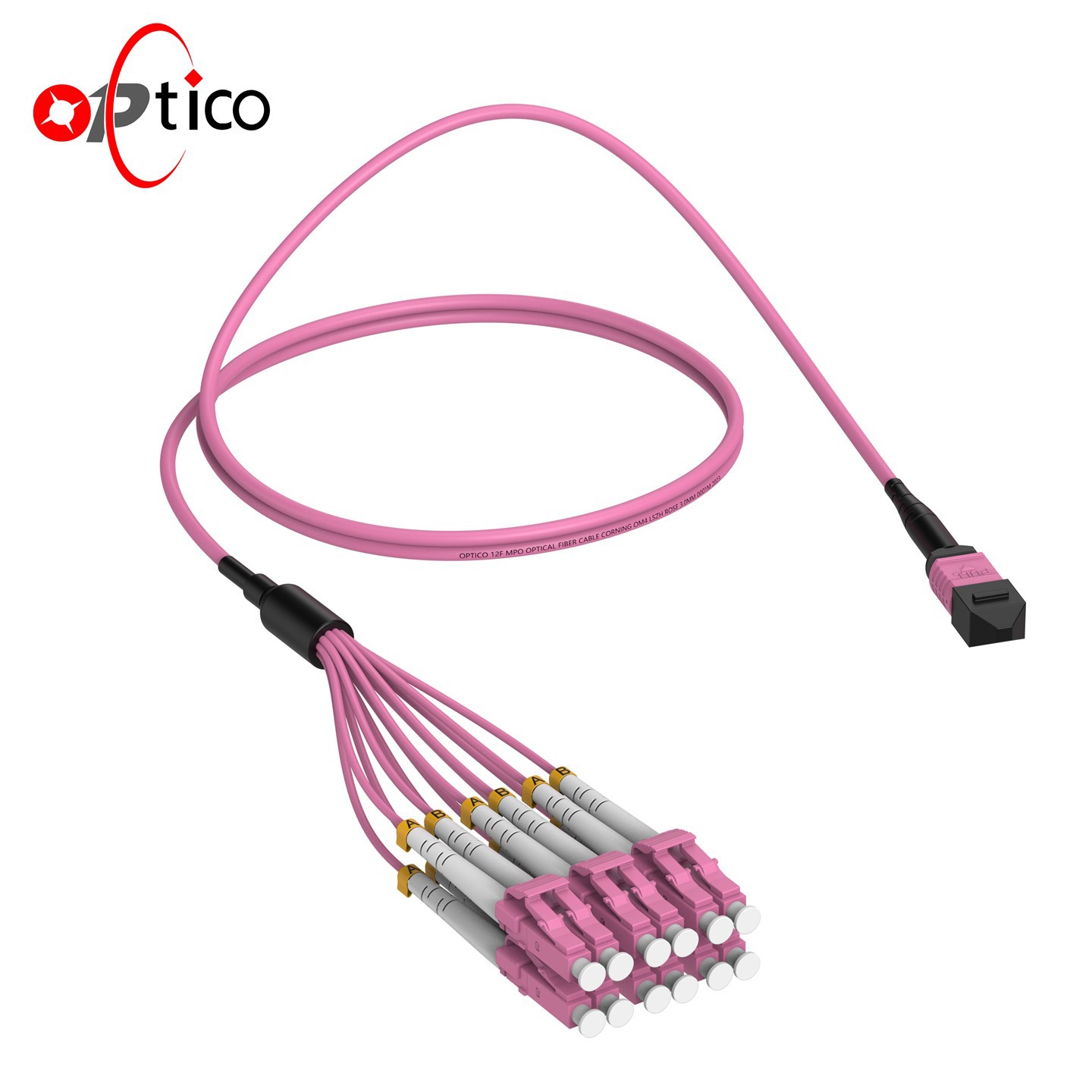

MTP 6LC Duplex OM4 Branch Patchcord





MTP 6LC Duplex OM4 Branch Patchcordは、高速ネットワーキングの進化する需要に合わせた最先端のソリューションです。



MTP 6LC Duplex OM4 Branch Patchcordを精密に設計したもので、革新的なファイバーチャネルテクノロジーをレバレッジして、40g / 100g / 200g / 400g / 800gイーサネット接続と高帯域幅アプリケーションの要件に対応します。



MTP 6LC Duplex OM4 Branch Patchcord Compact Designは、堅牢なMPO/MTP設計と製造機能を提供しながら、スペースの使用率を最大化します。



MPOからLCブレイクアウトケーブルは、-40ºCから+85ºCから+85ºCから幅広い温度範囲で動作し、幅広い温度耐性、高張力強度、最小曲げ半径を特徴としています。



Opticoが製造したMPOからLCブレイクアウトケーブルは、配達前に100％Sumix 3Dテスト/損失テスト/高温サイクルおよび低温サイクルテストに合格しました。



0.35dB（標準）と0.7dB（最大）という低い挿入損失により、MPOからLCブレイクアウトケーブルが最低の挿入損失を達成し、信号の整合性を維持するための最良のリターン損失を保証します。







物理的特性	パラメーター
繊維数	8/12/16/24/32/48繊維/カスタム
ファイバーモード	SM（OS2）/MM（OM3/OM4/OM5）
コネクタタイプ	US Conec MTP女性/男性; MPOの女性/男性
極性	タイプA/B/C
ケーブルジャケット	PVC/LSZH/OFNP
ジャケットの色	イエロー/アクア/マゼンタ/ライムグリーン/カスタム
ケーブル直径（mm）	3
最小曲げ半径	7.5
繊維とブートの長さ	カスタマイズ可能
光学特性	パラメーター
挿入損失（DB）	標準損失	低損失	超低損失
	0.7以下	SMは0.35以下、mmは0.5以下	0.25以下
リターンロス（db）	SM 60以上、mmは20以上
波長（nm）	SM 1310/1550、MM 850/1300
引張強度（n）	長期		短期
	70N		220N
動作温度（度）	-40 ~ +85
保管温度（度）	-20 ~ +70

































10Gトランクケーブル溶液



1。コアケーブルソリューション：

a。コア接続機器：

Core Connectで、スイッチには10g SFP + 300 m 850nm信号を送信および受信する光トランシーバーモジュール。これらのモジュールは、最大10 Gbpsのデータ送信速度を有効にし、最大送信距離は300メートルで、データセンターや大規模なネットワーク環境に適しています。



b。ファイバー接続方法：

の接続性は、を使用して確立されますLC UPCからLC UPCデュプレックスOM4マルチモードパッチコードまたはMTPからLC 12Fバンドルパッチケーブル.



c。ファイバーケーブル管理：

24F 2×12F MPO-6LC MPOカセット、24のLCデュプレックスモジュールを含む、1U高密度ファイバーエンクロージャー。このセットアップは、ファイバー管理を最適化し、ケーブルの混乱を最小限に抑えます。



2。アクセス接続へのコア：

16F MPO-MPOメストランクケーブルOM3または12F MTP MPOファイバーケーブルコア接続に連絡し、ケーブルにアクセスするために使用できます。



3.アクセスケーブルソリューション：

コアの同じ接続アプローチをアクセスケーブルソリューションに適用して、ネットワーク全体のスケーラビリティと一貫性を確保することもできます。























男性か女性

極性

1	A
2	B
3	C

LCコネクタのフェイス角度を終了します



色

ファンアウトケーブルの直径

1	1.8mm
2	2.0mm
3	3.0mm



長さのバックボーン光ケーブルe

1	3.0mm
2	4.3mm





長さ

1	1m
2	2m
3	3m
4	...
5	カスタム









• 24時間以内に迅速な応答
• 1対1のコンサルティングサービス
• プロの技術チームサポート
• 超厳密な品質管理（実際の1000回のプラグ実験）
• 巨大な生産能力
• 価格を任意に変更しないでください



Optico MTP 6LC Duplex OM4 Branch Patchcordは、高密度と高精度で40g/100gネットワーク接続をサポートしています。ケーブルスペースを保存し、ネットワークメンテナンスの利便性を大幅に向上させます。バックボーンネットワーク、光ファイバー配線、高密度データセンター環境、迅速なメンテナンス設定、再生システムソリューション、およびサービス間の並列光相互接続などで広く使用されています。



人気ラベル: MTP 6LC Duplex OM4 Branch Patchcord、中国、製造業者、サプライヤー、工場、卸売、カスタマイズ
