粗波長分割多重システムでは、主に2種類のCWDMマルチプレクサ/デマルチプレクサがあります:デュアルファイバー双方向CWDMマルチプレクサ/デマルチプレクサと単繊維のもの。
中でも、二重ファイバー双方向の方は、2つの光ファイバを使用して光信号を送受信し、2つの光ファイバで送信される光信号の波長は同じで、単繊維の送信機は光信号を送受信するために1つの光ファイバしか使用しません。後者は、通常、1つのファイバのみでの繊維拡張用途で使用されます。
単一繊維双方向 CWDM マルチプレクサ/デマルチプレクサ

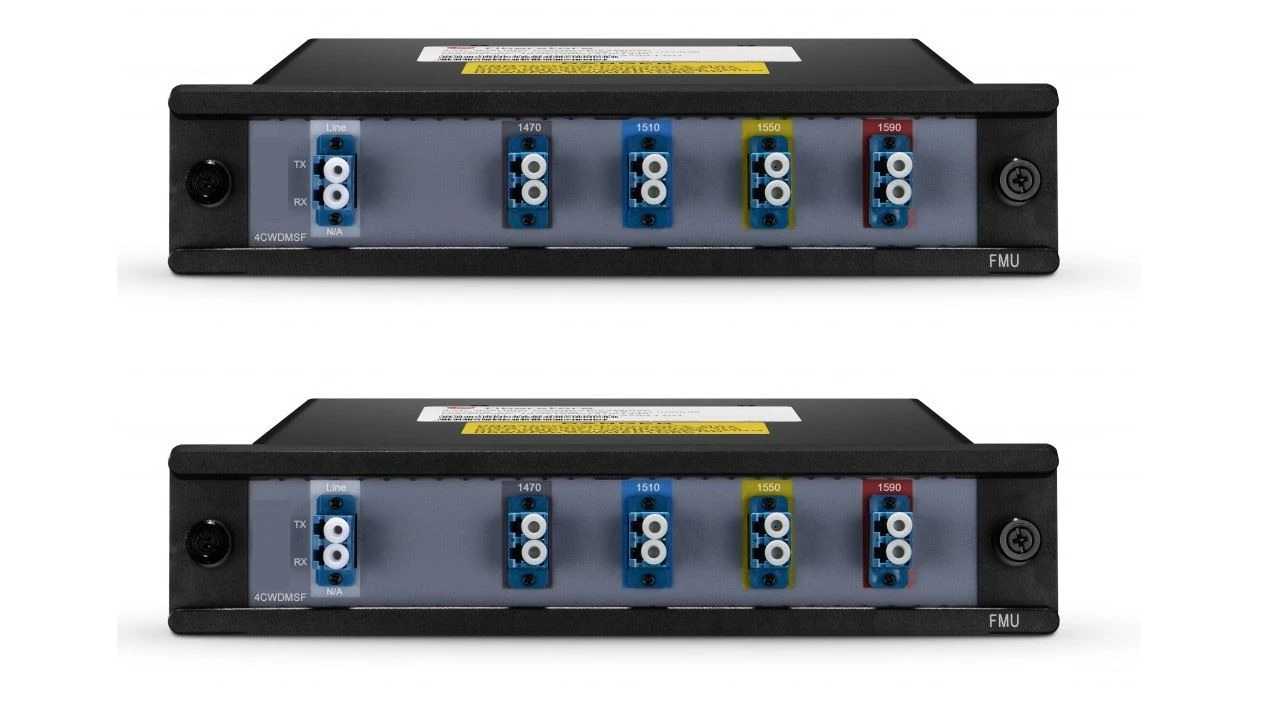

単一繊維双方向 CWDM マルチプレクサ/デマルチプレクサは、通常は 1 つの回線ポートしか持ちませんが (上記のように)、まだデュプレックス 回線 ポートを使用する単一繊維双方向 CWDM マルチプレクサ/デマルチプレクサが存在します。 しかし、1 つのインターフェイスのみが動作している 例えば、下図で提供される FMU シングル ファイバ CWDM マルチプレクサ/デマルチプレクサは、デュプレックス 回線ポートで設定されていますが、実際には 1 つのインターフェイスのみが動作しており、もう 1 つのインターフェイスは "N/A" とマークされています。
下図は、単一繊維双方向 CWDM の作業原理図です。
マルチプレクサ/デマルチプレクサ。同図では、1本のファイバー上で8種類の光キャリア信号の伝送を実現するために、合計16波長が使用されています。なかでも、B端で受信した光信号の波長がA端の送信光信号の波長が同じであり、かつB端での送信光信号は、A側で受信した光信号と同じ波長を有する。
写真はインターネットから来ています。
